GUNT钢丝绳探伤仪
![](http://www.vegour.com/statics/images/xiang.jpg)
GUNT钢丝绳电脑探伤仪
![](http://www.vegour.com/uploadfile/2024/0515/20240515053345473.png)
![](http://www.vegour.com/uploadfile/2024/0515/20240515053326940.png)
![](http://www.vegour.com/uploadfile/2024/0515/20240515053345473.png)
![](http://www.vegour.com/uploadfile/2024/0515/20240515053411699.jpg)
![](http://www.vegour.com/uploadfile/2024/0515/20240515053426776.jpg)

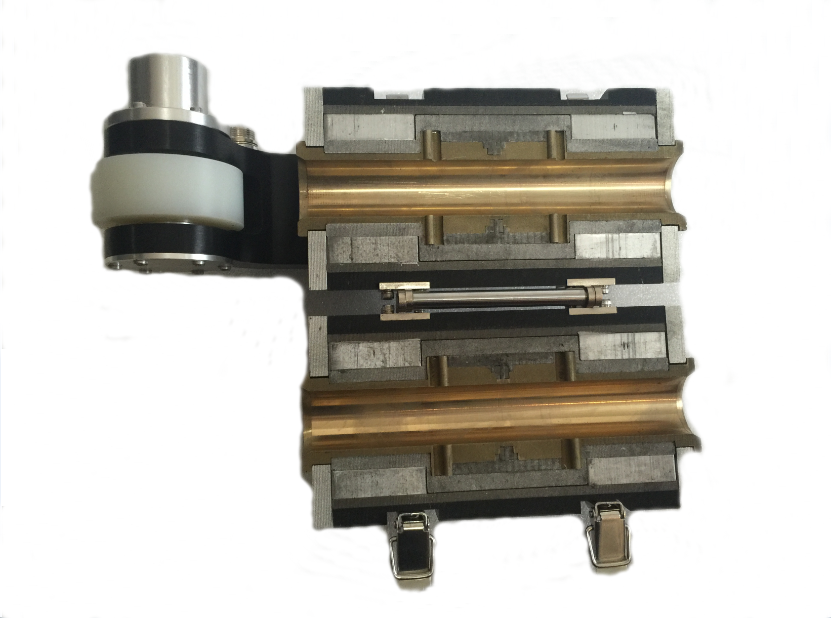

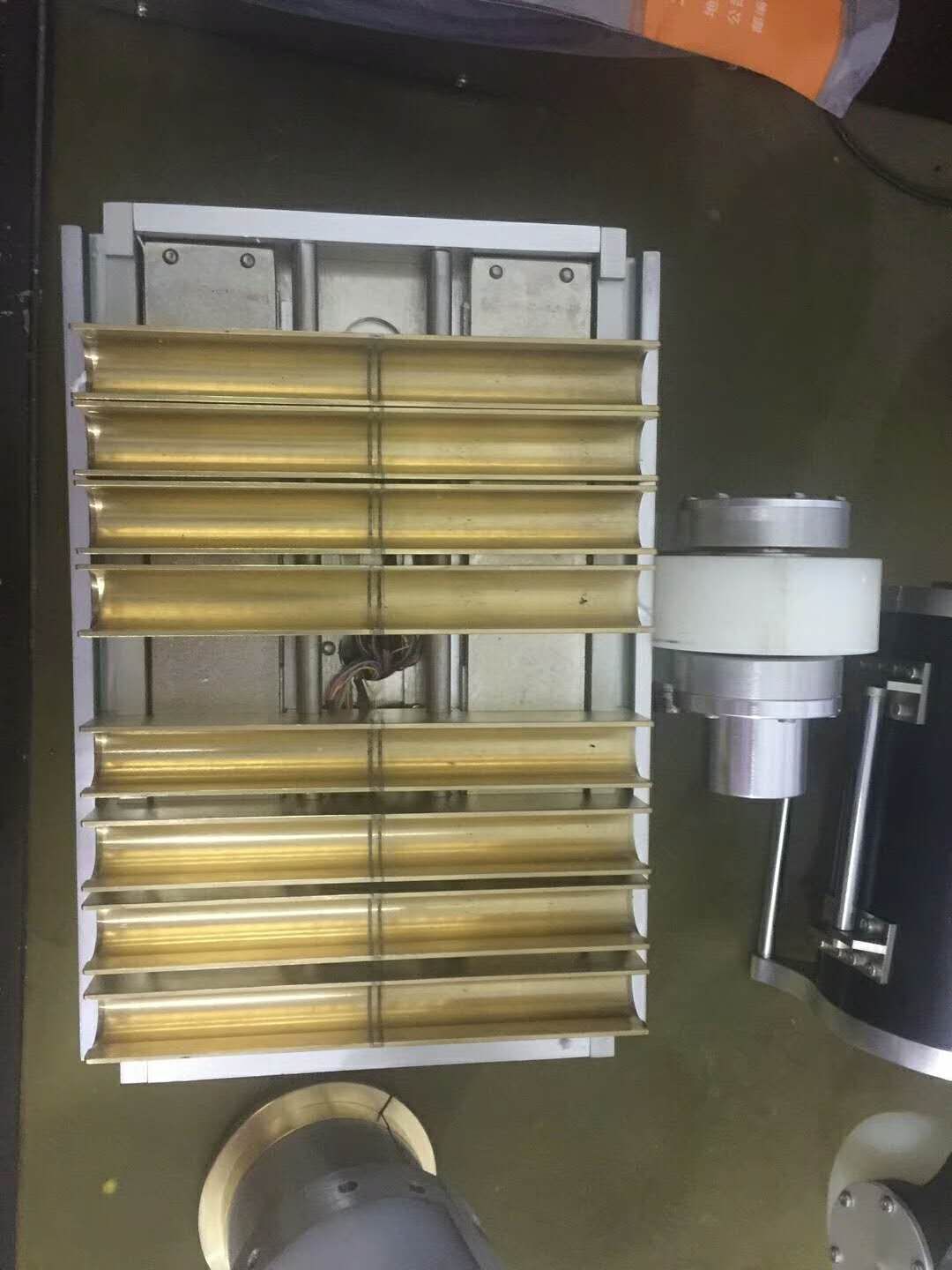

多根密列钢丝绳系列(电梯、起重机兼容)

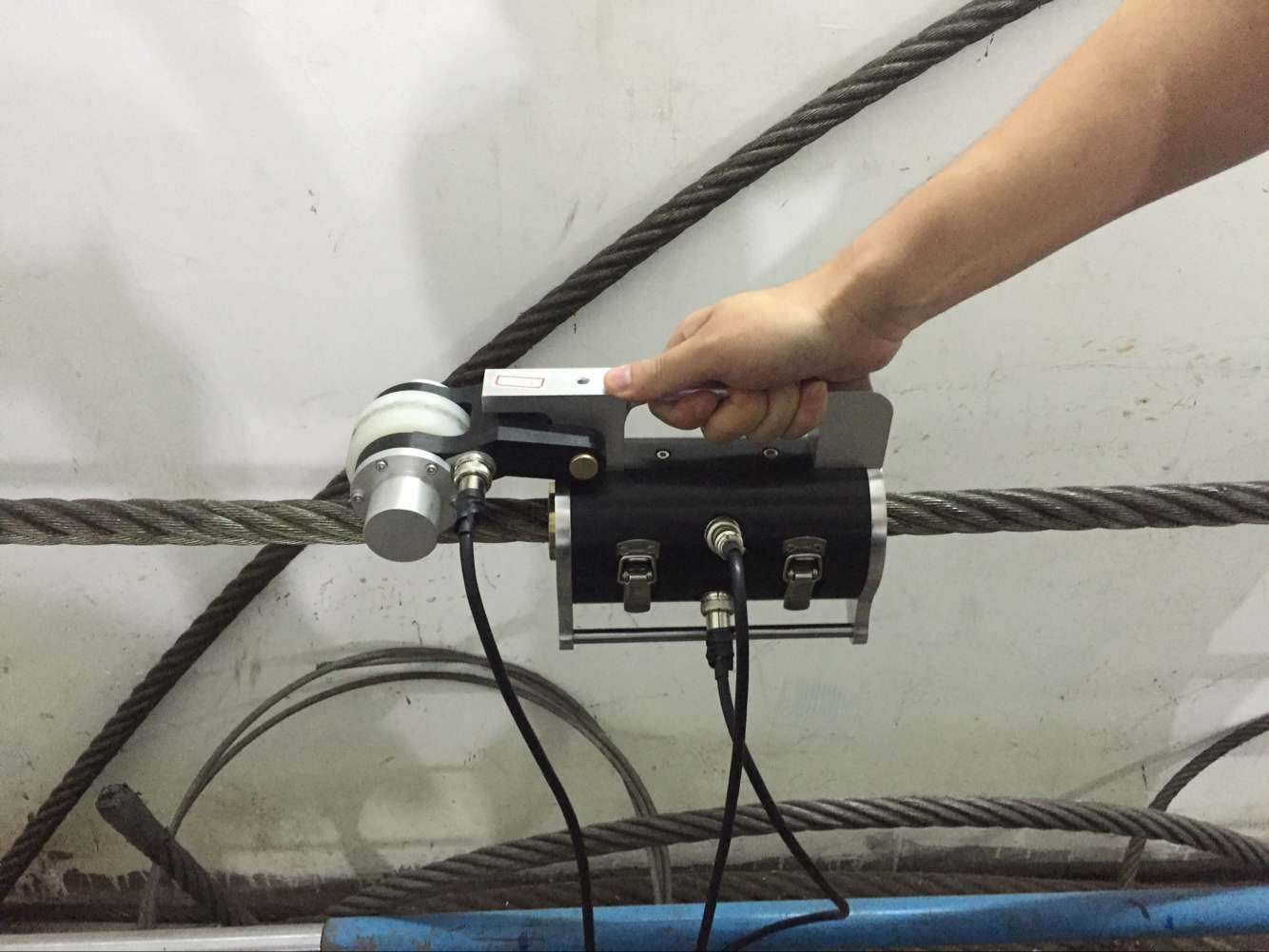

单根常用钢丝绳系列(起重、提升机用)
GUNT钢丝绳电脑探伤仪
GUNT钢丝绳电脑探伤仪采用国内、外的钢丝绳无损检测技术,结合现代计算机、通讯、网络技术应运而生的一种钢丝绳无损检测仪器。执行标准:
1. GB/T21837-2008《铁磁性钢丝绳电磁检测方法》
2. 美国ASTM E1571-2001《铁磁性钢丝绳电磁检查标准规范》
3.《无损检测仪器钢丝绳电磁检测仪技术条件》
GUT钢丝绳电脑探伤评估系统能便捷地适用于各种现代的计算机,完成一系列的检测、报警、存储和评估等程序。主要应用在钢丝绳、煤矿、索道、电梯、起重运输机械、港口机械、缆索桥等设备上在用钢丝绳无损探伤。
GUT钢丝绳电脑探伤仪具有检测数据的采集、控制、分析、显示与存储等功能。硬件传感器采用环型设计,周向阵列的磁钢组合,更好地轴向磁化钢丝绳。软件具备实时可视化,并借助其动态连续跟踪方式,可以连续、动态地观察数据信号及其变化,实时处理分析,并对预警缺陷发出报警信号;系统具有自动评估与人工诊断的双重功能;实现对钢丝绳缺陷的智能诊断,可准确预测钢丝绳使用寿命,有效预防钢丝绳断绳事故发生;检测结果可以直接生成Word文档格式的检测报告,可根据不同行业的需求和各种行业标准、规程的要求生成不同类型的结果报告。软件与各种版本的计算机Windows操作系统完全兼容,适合于使用者的惯性操作。
功能与性能:
1. 在线无损检测钢丝绳内外部断丝、磨损、锈蚀、变形、松股、跳丝等材质变化各种缺陷功能。
2. 可连续检测在线钢丝绳,无连续检测长度的限制。
3. 利用计算机直接采样处理分析,具有在线声光报警与实时结果显示功能。
4. 能按现行不同行业的钢丝绳报废标准直读检测结果,并提出诊断报告。
5. 检测结果报告能满足不同行业的标准同时具有断丝根数和断面与总断面积之比的形式显示。
6. 全中文菜单,“傻瓜”式操作。
7. 计算机直接采样数据、处理分析、波形显示、分析、打印、存贮、建档一次完成。
8. 具备自动安全防护和保险结构。
9. 具有浮动定心安全防护功能。
10.具有防水、防尘、耐油、防潮功能。
11.工作稳定,性能可靠,检测精度高,抗干扰性能强,数据准确。
技术参数:
1. 受测钢丝绳直径:Φ1.5~120mm(需配置各种规格的传感器);
2. 传感器与钢丝绳相对最大速度:6.0m/s: 最佳使用速度:0.1~3m/s;
3. 计算机直接采样处理分析,可连续检测绳长≥10000m;
4. 不连续缺陷(LF局部缺陷)检测能力:
5. 局部缺陷的定性检测准确率98%;
6. 断丝定性检测准确率100%;
7. 断丝定量检测准确率≥95%,单处集中断丝根数允许一当量根误差;
8. 连续缺陷(LMA磨损)检测能力:
9. 磨损(LMA)检测精确度:±0.05%;
10.对金属有效截面积损失当量实际检测不确定度:±0.2%;
11.轴向位置示值检测能力:±0.3%;
12.传感器重量:约1~15kg。
13.电源:计算机电池供电 5V,交流(AC220伏±10%)。
14.工作温度:-20℃~40℃。
15.储存温度:-40℃~60℃。
16.相对湿度:≤90%RH。
系统配置
1. GUNT传感器 一组(标配,可根据使用的要求增配多组传感器)
2. 实时报警器 一只
3. 信号线 一根
4. GUNT钢丝绳电脑探伤评估系统 一套
6. 数据线 一根
7. 充电器 一只
8. 随机工具 一套
9. 使用说明书、技术资料 一套
选择配置
1.GUNT钢丝绳探伤仪可选择配置各类适合现场和使用要求的产品与规格型号:
2. 长距离传输型;
3. 网络传输型;
4. 无线传输式(点对点、点对群传输);
5. GUNT-CS系列,可脱缷传感导套式;
